在PCB設計中，如何選擇合適的線寬對于電路的穩定性和可靠性非常重要。正確的線寬選擇能夠提高 PCB 的導電能力，減少線路損耗，更好的抵抗電磁干擾和散熱等。線寬和電流關系的計算是PCB設計中必須掌握的一項技能，下面我們將深入探討如何計算 PCB 的線寬和電流關系及相關的線寬計算工具。
1. PCB線寬和電流關系
線寬與電流的關系是影響 PCB 導通性能的一個非常重要的參數，如果線寬太小，導電能力不夠，會(huì )導致電路因電流過大而損壞；如果線寬過大，導致 PCB 布局效果不佳，影響整個電路的穩定性。如何根據電流來計算線寬？
線寬計算公式如下：
I = k * W^1.378
其中：I為通過導體的電流，單位為A；
W為導體的寬度，單位為mm;
k為系數，一般為0.725，此系數來源于 IPC-2221 標準。
公式中的1.378代表了金屬板的所使用的材料和板的厚度等。這是由 IPC-2221 標準定義的。由于上述公式比較復雜，我們可以采用在線計算器進行計算。
2. 關于線寬計算器
現在市面上有很多的線寬計算器，它們都可以幫助我們快速計算線寬和電流的關系。不同的線寬計算器有不同的計算參數，有些只需要輸入所使用的材料和板子的厚度，有些還需要輸入環境溫度，不同的計算器之間可能有一定的誤差。因此，對于初學者來說，建議選擇比較全面的線寬計算器，更大的算法庫能夠提供更準確的結果。
3. 如何選擇合理的線寬？
在實際的電路設計中，線寬的選擇需要結合具體的實際應用環境來確定。以下是對常見的線寬的選擇建議：
a. 5 mil 的線寬可承受 0.5A 的電流。
b. 10 mil 的線寬可承受 0.8A 的電流。
c. 15 mil 的線寬可承受 1.2A 的電流。
d. 20 mil 的線寬可承受 1.5A 的電流。
e. 25 mil 的線寬可承受 1.8A 的電流。
f. 30 mil 的線寬可承受 2.0A 的電流。

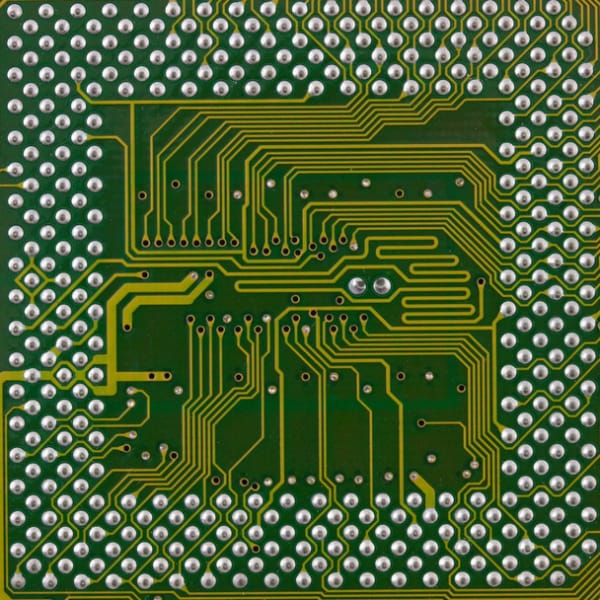

選擇合理的線寬既要考慮電路的電流，也要考慮 PCB 的空間布局。在線寬設計時應盡量避免采用過于細長的線條，因為這會(huì )導致 PCB 線路寄生電容和電感的增加，從而影響電路信號的傳輸和干擾。
4. PCB線寬和電流關系的應用案例
專業PCB線路板制造廠家-匯和電路：13058186932
