一、PCB的銅箔厚度范圍

PCB的銅箔厚度通常以oz（盎司）或um（微米）為單位進行描述。常見的銅箔厚度有1oz、2oz、3oz等，相應的厚度分別為約35um、70um、105um左右。不同的應用場景對銅箔厚度的要求也不盡相同，因此在設計和制造PCB時，需根據具體需求選擇合適的銅箔厚度。

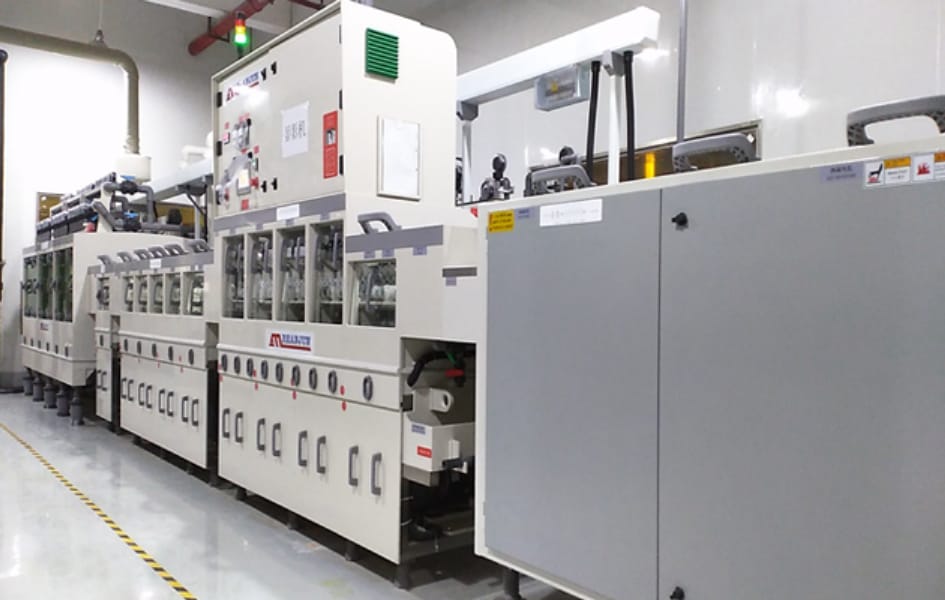

二、PCB的最大可實現銅箔厚度

在實際生產過程中，PCB的銅箔厚度并非無限制的。普通工業級PCB常見最大厚度為3oz，即約105um。但對于特殊應用領域，如航空航天、軍工等，一些高厚度PCB也被制造出來。在特殊加工技術和工藝條件下，PCB的銅箔最大可實現厚度能夠達到6oz，甚至更高。

然而，超過一定厚度的PCB在制造和使用過程中也會(huì )面臨一些挑戰。例如，在銅箔內部會(huì )產生較大的應力，容易導致板材翹曲或失平。加工或鉆孔時可能會(huì )出現不均勻的銅屑排放等問題。

因此，在選擇PCB銅箔厚度時，需要綜合考慮電路設計、制造工藝以及最終產品的實際需求。合理選擇銅箔厚度，將有助于保證PCB的性能和可靠性。

總結：

PCB的銅箔厚度是制造PCB過程中的一個重要參數。常見的銅箔厚度范圍為1oz到3oz，即約35um到105um。而在特殊應用領域，如航空航天、軍工等，一些高厚度PCB也會(huì )被制造出來。然而，超過一定厚度的PCB會(huì )面臨一些制造和使用上的挑戰。因此，在選擇PCB銅箔厚度時，需要綜合考慮各方面因素，以實現最佳性能和可靠性。

以上為PCB的銅箔厚度及最大可實現厚度的相關內容介紹。希望能為讀者提供有關PCB銅箔的基本知識及配置參考。

因此，對于電子產品來說，散熱是一個十分重要的問題。為了解決電子產品散熱問題，人們不斷進行著研究和探索，目前已經有了許多解決方案，其中用銅箔進行導熱是一種非常有效的方法。銅箔導熱技術能夠有效提升電子產品的散熱效果，保證其長期穩定運行。

那么，銅箔導熱技術是如何實現優秀的導熱性能的呢？首先，銅箔具有非常優異的導熱性能，可以快速地吸收和傳遞熱量。其次，銅箔具有非常高的熱穩定性和耐腐蝕性。因為銅箔本身就是一種非常穩定的金屬材料，不受氧化和腐蝕等因素的影響。再次，銅箔的柔韌性很好，可以輕松地適應各種電子產品的形狀和結構。

在電子產品的設計、制造和應用中，使用銅箔進行導熱可以帶來許多好處。一方面，銅箔導熱可以增加電子產品的散熱速度，提高電子產品的運行效率和穩定性。另一方面，銅箔導熱可以使電子產品的體積更小、重量更輕，更符合現代人對于便攜性的要求。此外，銅箔導熱還具有降低生產成本的優點，因為銅箔是一種非常常見的材料，使用起來十分便利。

總之，銅箔導熱技術是一種非常優秀的電子產品散熱方案，其優異的導熱性能和其他優點得到了越來越多電子產品制造商的認可和運用。相信隨著科技的不斷發展，銅箔導熱技術將會(huì )變得越來越成熟和完善，為未來電子產品的發展提供更加堅實的保障。

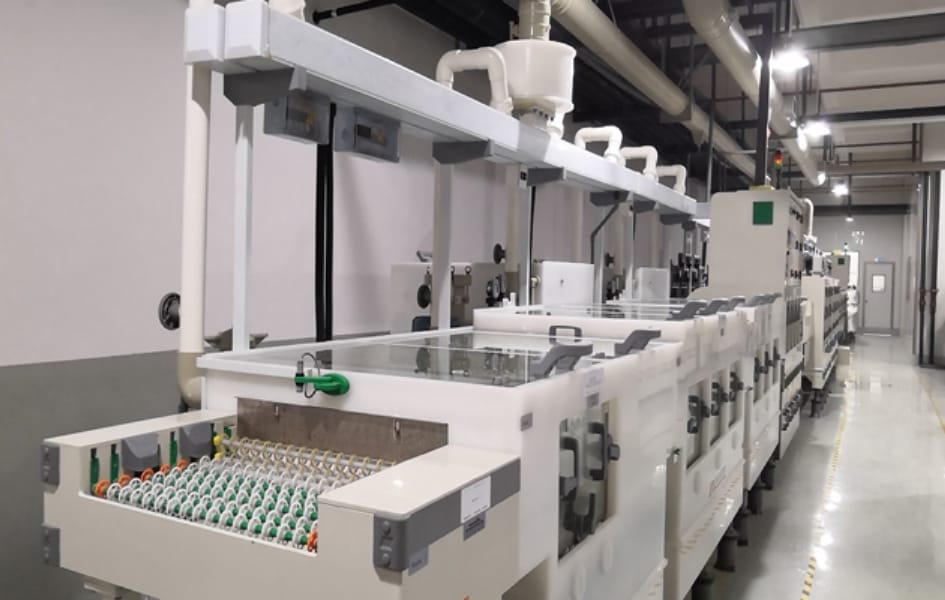

一、PCB銅箔與基材的結合力

PCB銅箔與基材的結合力通常指銅箔與玻璃纖維基材之間的結合力，是PCB制造中的關鍵技術之一。PCB板的結合力必須足夠強才能確保電路板的良好性能和長期耐用性。

結合力的大小主要受到以下因素的影響：

1. 銅箔和基材的材質及表面處理；

2. 基材的孔徑和幾何形狀；

3. 清潔和預處理工藝；

4. 壓合工藝等。

因此，制造PCB板需要在材料、工藝等多個環節進行精細控制，以保證PCB銅箔和基材之間的結合力達到標準要求。

二、PCB銅箔與基材的結合力標準

PCB銅箔與基材的結合力標準主要包括以下幾個方面：

1. Peel strength（剝離強度）：指銅箔和基材之間的力學結合強度，在垂直方向上測量銅箔從基材上脫落時需要的最小力量。根據IPC-TM-650（標準測試方法手冊）規定，無鉛焊錫板的peel strength最小值為1.4N/mm，而含鉛焊錫板的要求最小值為0.7N/mm。

2. Bond strength（結合強度）：指銅箔和基材之間的化學結合強度，是影響鍍銅成膜和耐腐蝕性的關鍵因素。根據IPC-4562A（用于金屬箔和金屬箔-涂覆基材的基礎質量要求）規定，基材和銅箔的結合力應大于0.45MPa。

3. T-peel strength（T形剝離強度）：指較常規的peel strength測試方法，即將被測銅箔和基材一起剪成T形，在垂直方向上進行測試。根據IPC-FC-250A（焊錫板的標準質量要求）規定，無鉛焊錫板的T-peel strength最小值為2N/mm，而含鉛焊錫板的最小值為1N/mm。

以上是通常使用的PCB銅箔與基材結合力標準，PCB制造商可根據具體需要進行自定義配置。但無論標準如何，制造商必須保證PCB板的結合力足夠強，以確保其長期穩定性和良好性能。

三、PCB銅箔與基材的結合力測試方法

為了確保PCB板的結合力符合相關標準，需要進行相應的測試工作。PCB銅箔與基材的結合力測試方法包括以下幾種：

1. Peel strength測試：由專用儀器來進行，測試荷重和剝離速度可以根據實際需要進行調整。測試結果可用于評估銅箔和基材之間的力學結合強度。

2. Cross hatch測試：該測試是一種簡單而有效的方法，通過在銅箔上進行數十個橫向和垂直的“V”型切口，然后使用膠帶將其剝離，檢查板材表面的銅箔是否脫落或裂開。該測試結果可用于評估銅箔和基材之間的強度和穩定性。

3. T-peel strength測試：類似于peel strength測試，但需要將被測試的銅箔和基材剪成T形。測試結果可用于評估銅箔和基材之間的結合強度。

以上測試方法都是經過驗證的，PCB制造商可以根據具體需要選擇適合自己的測試方法進行。

總之，PCB銅箔與基材的結合力是制造高質量PCB板的必要條件之一，需要進行嚴格控制和測試。在制造過程中，制造商需要注意材料的選擇、工藝的控制等多個環節，以確保結合力符合標準要求，保證PCB板的穩定性和良好性能。

目前，PCB銅箔厚度的標準一般是采用“oz”（盎司）或更精確的“微米”（um）來計量的。其中，“oz”一般是指銅箔每平方英尺的重量（約為0.00068英寸），所以1oz的銅箔厚度約為35um左右。而對于常規的電路板來說，1oz的銅箔厚度已經能夠滿足大部分電路設計需求，同時也是成本和制造難度比較適中的選擇。

然而，在一些特殊的電路設計中，需要更精細的PCB銅箔厚度。比如，在高速傳輸的信號線路中，較為理想的銅箔厚度為0.5oz或0.3oz，因為這樣能夠提高信號傳輸的穩定性和速度。又如，在一些小尺寸、高密度的電路板中，厚度為0.5oz或更薄的PCB銅箔可以減少線路板的總厚度，同時增加板間縫隙，便于在更小的空間內布置更多的元件。

除此之外，在PCB銅箔厚度的標準中，還存在一些行業標準以及具體的制造要求，如IPC-6012C和UL標準等。這些標準和要求可以規范制造商的生產過程和質量控制，并保證最終制造出的電路板符合行業規范，同時也能夠滿足客戶的特別需求。

綜上所述，雖然1oz的銅箔厚度已經是一種常用的、適中的PCB銅箔厚度標準，但在實際的電路板制造和設計中，還需要根據具體的需求和設計要求，選擇合適的PCB銅箔厚度，以達到最佳的性能和質量要求。而行業標準和制造要求則是保證電路板質量的重要保障，制造商和設計師應該嚴格遵守這些標準和規范。
